Virtuelle Instrumentierung / Messplatzautomatisierung: Hochschule Merseburg

Was ist „Virtuelle Instrumentierung“?

In den letzten Jahrzehnten ist der PC in der Messtechnik zum unverzichtbaren Werkzeug geworden. Durch Schnittstellen mit der messtechnischen Hardware verbunden und mit spezieller Software ausgestattet, kann er durch Kommandos oder Steuersignale Messabläufe regeln und Messdaten erfassen, speichern und verarbeiten. Eine solche Kombination aus messtechnischer Hardware und Anwendungssoftware mit computertechnischer Hardware wird auch als virtuelles Instrument bezeichnet.

Bachelorstudiengang:

Grundlagen der Messtechnik, Messungen und Messfehler
Signale im Zeit- und Frequenzbereich, Fourier-Transformation, Abtast-Theorem, Messwertanalyse
Übertragungsverhalten, Frequenzgang
Messverfahren für die elektrischen Größen Strom, Spannung, Ohmscher Widerstand, Kapazität und Induktivität
Begrenzer, Filter, Verstärker und Signalanpassung
Elektrische Störungen und deren Vermeidung
A/D-Wandler und Messgeräte
Messplatzautomatisierung
Schnittstellen (u.a. IEEE488) und Multifunktions-Messkarten
Programmierung mit National Instruments LabVIEW^®

Masterstudiengang:

Grundlagen der virtuellen Instrumentierung und Messplatzautomatisierung
Grafische Programmiersprachen am Beispiel LabVIEW^®
Techniken der modularen Programmierung
Möglichkeiten der Datenanalyse
Gerätekommunikation mittels SCPI und VISA
Geräteschnittstellen RS232, GPIB, USB, LAN
Entwurf und Planung eines Messplatzes
Design, Implementierung und Test von Mess- und Steueraufgaben

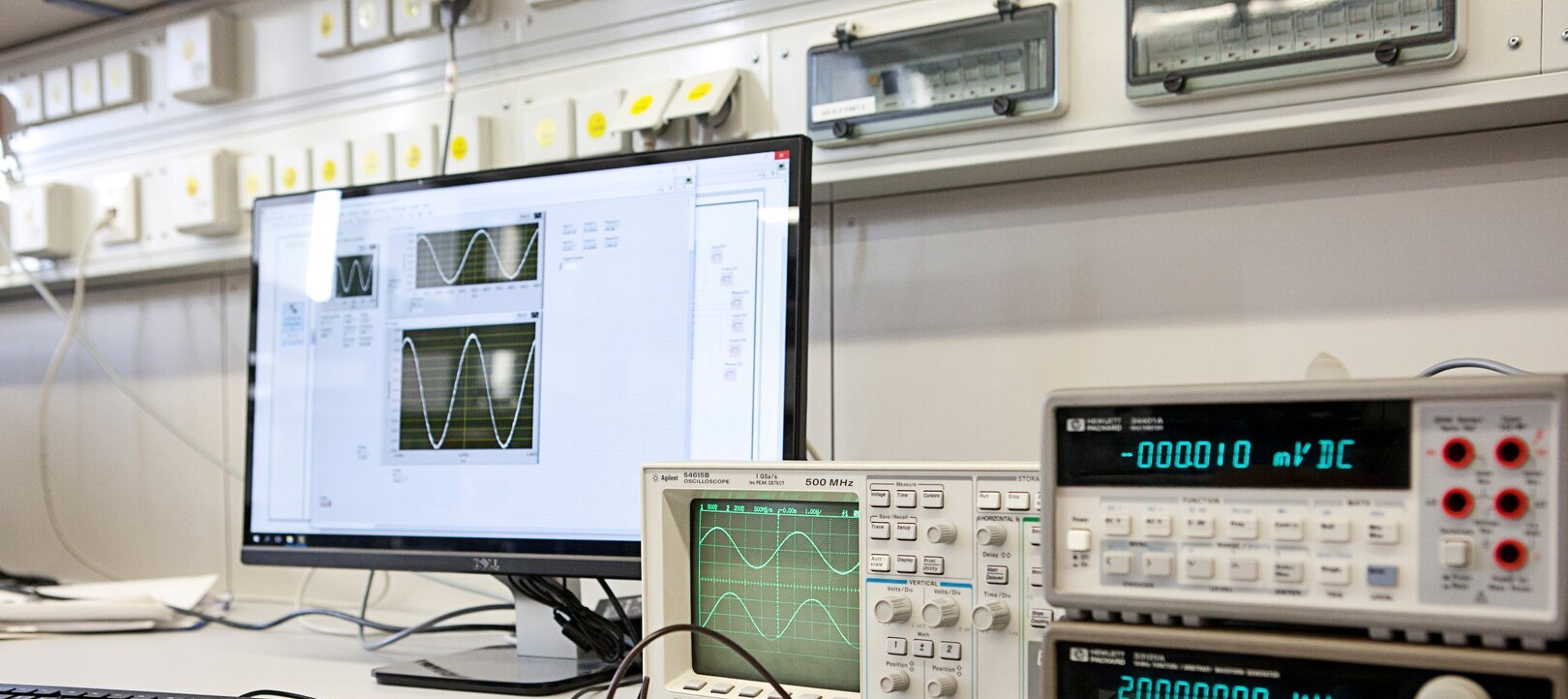

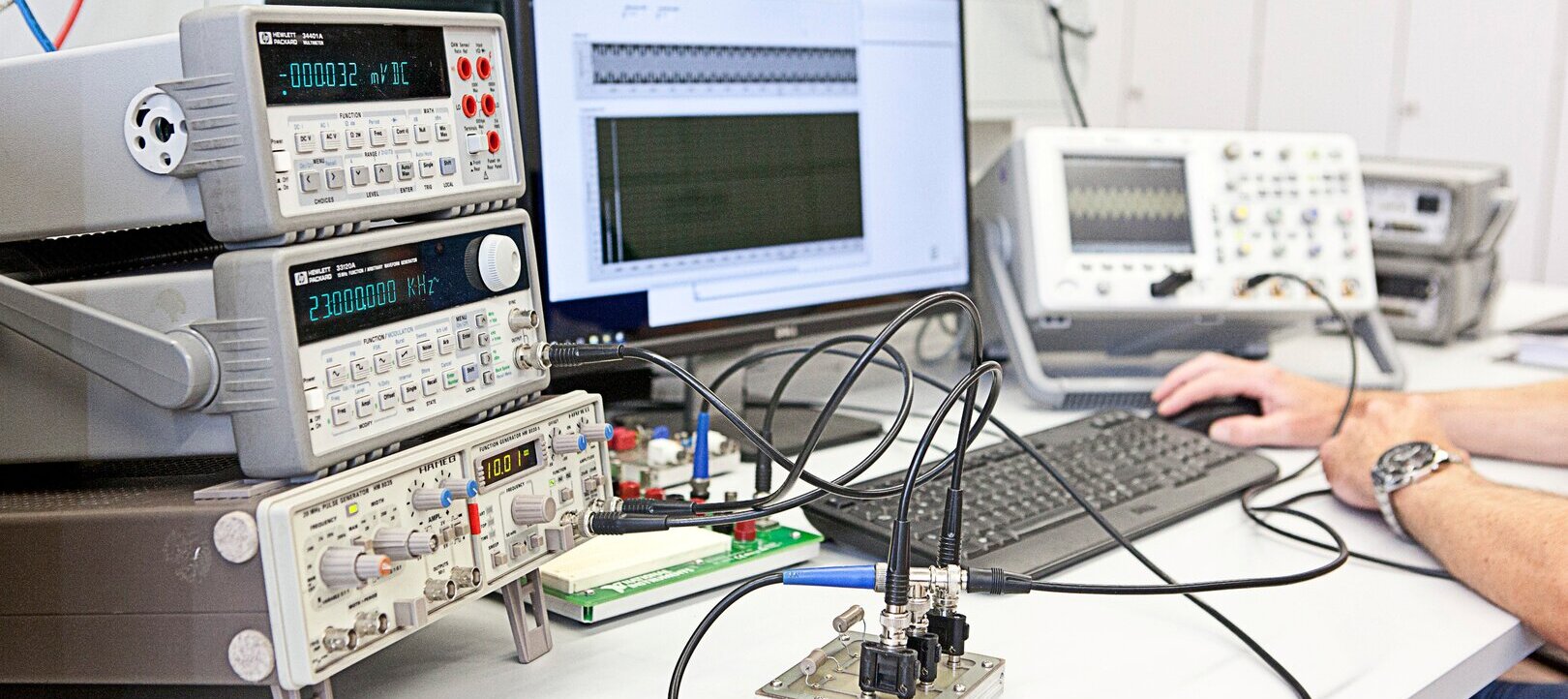

10 Arbeitsplätze mit unterschiedlichster Technik zur Messplatzautomatisierung

Software:

National Instruments LabView^®
National Instruments Measurement Studio^® (.NET)

Hardware:

Hochwertige Messtechnik (u.a. Oszilloskope, Signalgenerator, Logic-Analyzer, Network Analyzer, Spectrum Analyzer, Power Meter, LCR Meter)
VXI Mainframes
PXI
CompactRIO (Programmable Automation Controller inkl. FPGA)
Compact Vision System (Bildverarbeitung)
Via SCPI (Standard Commands for Programmable Instruments) programmierbare Geräte (Multimeter, Funktionsgeneratoren, Spannungsversorgungen, Frequenzzähler, Oszilloskope, etc.)
Messkarten (PCI und USB)
FPGA Messkarten (RIO) und Entwicklungsboards (Xilinx)
diverse Mikrocontrollersysteme als Entwicklungsboards

Das Labor wurde von der Firma Agilent Technologies als „Agilent Referenzlabor“ ausgezeichnet.
